一體化溫度變送器一般分為熱電阻和熱電偶型兩種類型。一體化溫度變送器一般由測溫探頭（熱電偶或熱電阻傳感器）和兩線制固體電子單元組成。采用固體模塊形式將測溫探頭直接安裝在接線盒內，從而形成一體化的變送器。
熱電阻溫度變送器是由基準單元、R/V轉換單元、線性電路、反接保護、限流保護、V/I轉換單元等組成。測溫?zé)犭娮栊盘栟D(zhuǎn)換放大后，再由線性電路對溫度與電阻的非線性關系進行補償，經V/I轉換電路后輸出一個與被測溫度成線性關系的4～20mA的恒流信號。
熱電偶溫度變送器一般由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電偶產生的熱電勢經冷端補償放大后，再帽由線性電路消除熱電勢與溫度的非線性誤差，*后放大轉換為4～20mA電流輸出信號。為防止熱電偶測量中由于電偶斷絲而使控溫失效造成事故，變送器中還設有斷電保護電路。當熱電偶斷絲或接解不良時，變送器會輸出*大值（28mA）以使儀表切斷電源。
具有結構簡單、節省引線、輸出信號大、抗干擾能力強、線性好、顯示儀表簡單、固體模塊抗震防潮、有反接保護和限流保護、工作可靠等優點。
一體化溫度變送器的輸出為統一的4～20mA信號；可與微機系統或其它常規儀表匹配使用。也可用戶要求做成防爆型或防火型測量儀表。
列一體化溫度變送器是溫度傳感器與變送器的完美結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的精確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。
正確校驗：
一體化溫度變送器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。
1.用于爆炸危險場所時，請注意防爆標志與防護等級；
2.機電一體化溫度變送器安裝的環境必須是在-20-+70℃內，當周圍環境溫度太高時，SBWZ/R信號轉換器和顯示模塊可以與熱電阻或熱電偶分離安裝。我廠配有分離安裝變送器的專用防爆盒。
3.加電前，請仔細檢查電源的正負極性，不能接錯，否則可能造成不可知的后果。
4.SBW信號轉換器模塊用環氧樹脂灌封固化，以加強其防震性能，并防濕、防腐、防潮。
5.溫度變送器使用六個月后需進行校驗。
特點：
超小型（模塊φ44×18 ）一體化，通用性強
二線制 4~20mA DC 輸出。傳輸距離遠，抗干擾能力強。
冷端、溫漂、非線形自動補償。
測量精度高，長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
機械保護 IP65 。
采用熱電偶溫變，可免用補償導線，降低成本
液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度 >70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝
防爆等級： dIIBT4 、 dIIBT5 。
防護等級： IP54
一體化溫度變送器與工業熱電偶、熱電阻配套使用，采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳線）。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10mA的輸出信號。溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可**應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。

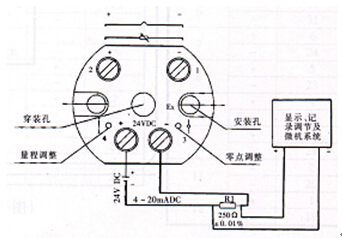

熱電偶一體化溫度變送器接線：
熱電偶一體化變送器的接線如圖所示。端子4接24V電源正端、端子3為4～20mA電流輸出端，該端經負載電阻R1后回到24V電源負端。端子2接熱電偶正，1接熱電偶負。變送器有零點及量程調節電位器，便于用戶進行微量調整。
熱電阻一體化溫度變送器接線
一體化溫度變送器技術指標：
| ||||||||||||||||||||||||||||||||||
選型方法：
型號 | 類別 | 感溫元件 材料 | 現場顯示 | 安裝固定 方式 | 接線盒 | 保護管直徑 | 隔爆標志 | 內芯結構 | 保護管特征 | 說 明 |
XT-SBW | 一體化溫度變送器 | |||||||||
R | 熱電偶 | |||||||||
Z | 熱電阻 | |||||||||
M | 鎳鉻硅-鎳鉻{ N } | |||||||||
N | 鎳鉻-鎳硅 { K } | |||||||||
E | 鎳鉻-銅鎳 { E } | |||||||||
F | 鐵-銅鎳{ J } | |||||||||
C | 銅-銅鎳{ T } | |||||||||
P | 鉑 {Pt100} | |||||||||
C | 銅 {Cu50} | |||||||||
Y | 現場液晶顯示 | |||||||||
1 | 無固定裝置 | |||||||||
2 | 固定螺紋 | |||||||||
3 | 活動法蘭 | |||||||||
4 | 固定法蘭 | |||||||||
5 | 活絡管接頭式 | |||||||||
6 | 固定螺紋錐形式 | |||||||||
7 | 直形管接頭式 | |||||||||
8 | 固定螺紋管接頭式 | |||||||||
9 | 活動螺紋管接頭式 | |||||||||
2 | 防噴式 | |||||||||
3 | 防水式 | |||||||||
4 | 防爆式 | |||||||||
0 | Ф16 | |||||||||
1 | Ф12 | |||||||||
2 | Ф16高鋁質管 | |||||||||
3 | Ф20高鋁質管 | |||||||||
B | 隔爆 | |||||||||
無 | 普通元件 | |||||||||
K | 鎧裝元件 | |||||||||
F | 防腐型 | |||||||||
N | 耐磨型 | |||||||||
XT-SBW | R | N | Y | 2 | 4 | 0 | B | K | F | 典型型號選型 |
熱電阻一體化溫度變送器主要由熱電阻與溫度變送器模塊或者溫度變送器智能板組合而成，其測量精度主要由熱電阻精度與溫度變送器精度決定，我們在安裝使用后有時感覺會出現溫度偏差大，有時會出現不顯示、電流輸出過大等問題；這些問題有的是由于產品本身質量存在的，還有的是現場使用造成的，在這些問題出現情況下，具體問題應具體分析對待。以下就是簡單的介紹一下如何判斷解決這些問題，供參考！
1、測量精度偏差大
如前介紹熱電阻一體化溫度變送器構成主要由熱電阻與溫度變送器等，其精度**取決于熱電阻的精度，第二取決于溫度變送器的精度，因此在精度方面我們就從以上兩個組件上進行測試分析，而要分析以上問題，我們不僅要有對熱電阻測量校驗的儀器，而且還要有標準電阻箱、標準電流表等設備，有了上述的設備就可以對其準確判斷與調節了。對熱電阻進行檢測其精度是否達到要求，熱電阻精度分為A級和B級，一般要求熱電阻一體化溫度變送器其熱電阻的精度必須達到A級以上，具體操作參考熱電阻校驗設備操作；而溫度變送器精度的測量與校準則要通過標準電阻箱與標準電流表進行，將溫度變送器與標準電阻箱與標準電流表串接好后通過標準電阻箱給出的標準電阻與標準電流表顯示的電流值進行反復調節，從而使溫度變送器達到要求精度。
2、 電流輸出過大
逐一檢查溫度變送器中的電路板有沒有開路現象，特別要對放大二極管進行檢測。
1.帶顯示的一體化溫度變送器表頭不顯示
2.檢查線路，查看接線是否接對。
3.檢查是否有供電電壓
4.檢查線路板接線是否良好，是否有脫焊等問題存在。
